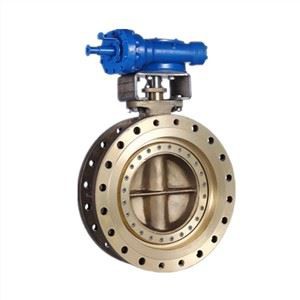

Katup Kupu-Kupu Logam Ke Logam Offset Tiga Kali Lipat

◆ Spesifikasi API

Seperti kita ketahui bersama, API609 sebenarnya telah menjadi standar internasional untuk katup yang digunakan pada jaringan pipa industri penting. Xinluoke dirancang dan diproduksi sesuai dengan spesifikasi API609 versi terbaru. Yang lebih berharga adalah desain dasar katup kupu-kupu Xinluoke tidak terbatas pada spesifikasi API. Ini dapat sesuai dengan BS5155, ANSI B 16.34, ASME SEC VIII dan spesifikasi utama lainnya. Hal ini memastikan katup kupu-kupu Xinluoke dapat digunakan di semua bidang industri. Berguna.

◆ desain penyegelan dua arah

Katup kupu-kupu bersegel keras dari logam tiga eksentrik mewujudkan penyegelan dua arah, dan dapat menahan tekanan di kedua arah, dan tidak terjadi kebocoran internal saat tekanan positif atau terbalik.

◆ Struktur keamanan ganda

Sesuai dengan spesifikasi API609, untuk mencegah deformasi pelat kupu-kupu yang disebabkan oleh pengaruh tekanan dan suhu fluida, dislokasi batang katup, dan oklusi permukaan penyegelan, dua cincin dorong independen dipasang di bagian atas dan bawah. sisi bawah pelat kupu-kupu. Pastikan pengoperasian normal katup dalam kondisi kerja apa pun;

Pada saat yang sama, untuk mencegah kecelakaan tak terduga yang disebabkan oleh kerusakan batang katup yang disebabkan oleh alasan yang tidak diketahui, dua mekanisme pencegahan fly-out batang katup independen dirancang di dalam dan di luar ujung bawah katup, yang juga menjamin tekanan. tingkat katup kupu-kupu dari samping. Mencapai hingga 2500 pound.

◆ Tidak ada desain zona mati

Dalam proses desain, pertimbangan khusus diberikan pada masalah penerapan di bidang kontrol, dan prinsip penyegelan katup kupu-kupu eksentrik rangkap tiga dimanfaatkan sepenuhnya untuk mencapai desain sudut terbuka tanpa zona mati, sehingga menghilangkan fenomena lompat bukaan yang umum saat membuka. katup biasa. Menghilangkan ketidakmampuan untuk menyetel katup karena berbagai faktor tidak stabil seperti gesekan pada rentang bukaan katup yang rendah, yaitu menghilangkan zona mati (non-sensing band), yang berarti katup kupu-kupu Xinluoke hampir dapat dimulai dari { {1}} pembukaan. Kontrol area hingga pembukaan 90 derajat. Rasio kendali normal lebih dari 2 kali lipat katup kupu-kupu biasa, dan rasio kendali tertinggi bisa mencapai 100:1. Hal ini menciptakan kondisi yang baik untuk penggunaan katup kupu-kupu Xinluoke sebagai katup kontrol, terutama bila diameternya besar, biaya katup penutup sangat tinggi, dan katup penutup tidak dapat mencapai kebocoran nol. Itu harus dimatikan dalam kondisi yang memerlukan penghentian darurat. Katup penutup dipasang di sisi katup, dan katup kupu-kupu Xinluoke mengintegrasikan kontrol dan penutup, dan penghematan energinya sangat mengesankan.

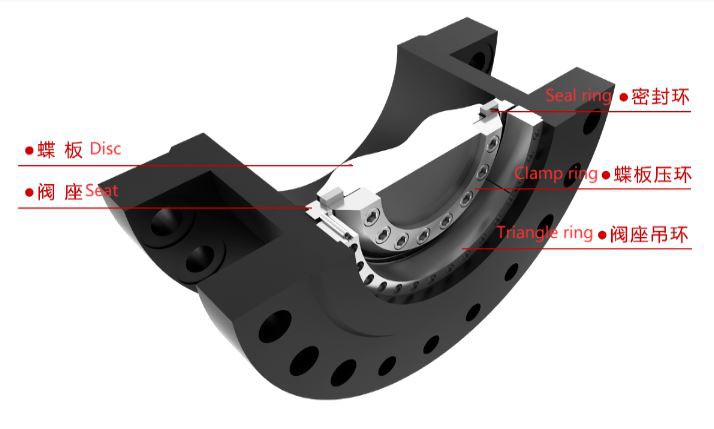

◆ Struktur dudukan katup

Ada dua struktur pemasangan dudukan katup untuk katup kupu-kupu eksentrik rangkap tiga. Kebanyakan dari mereka adalah lembaran baja tahan karat laminasi dan lembaran grafit untuk dipasang pada pelat kupu-kupu. Permukaan perapat mudah terkikis oleh cairan, dan masa pakai dudukan katup sangat singkat. Tetapi katup kupu-kupu Xinluoke mengadopsi struktur dudukan katup baja paduan semua logam. Keunggulannya adalah ketahanan erosi, ketahanan aus, ketahanan suhu dan tekanan tinggi, serta masa pakai yang lama, yang tidak terbayangkan untuk katup kupu-kupu eksentrik ganda atau katup kupu-kupu eksentrik rangkap tiga lainnya.

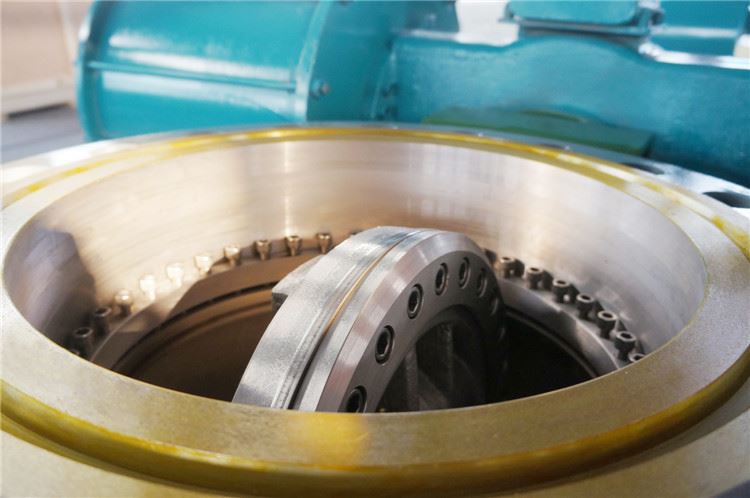

◆ Pasangan penyegel yang dapat diganti

Sepasang katup kupu-kupu Xinluoke unik. Karena permukaan penyegelan pelat kupu-kupu dan pelat kupu-kupu bersifat independen, maka dudukan katup dan badan katup juga independen, sehingga permukaan penyegelan pelat kupu-kupu dan dudukan katup dapat diganti secara bersamaan, yaitu , ketika pelat kupu-kupu disegel Jika permukaan atau dudukan katup rusak, tidak perlu terburu-buru membawanya kembali ke pabrik atau membongkar katup, cukup ganti permukaan penyegelan pelat kupu-kupu dan dudukan katup. Hal ini tidak hanya sangat mengurangi biaya pemeliharaan, namun juga sangat mengurangi jam kerja pemeliharaan dan overhaul. Intensitas dan kesulitan.

◆ Struktur tetap yang seimbang

Mulai dari bentuk dan karakteristik permukaan penyegelan katup kupu-kupu eksentrik rangkap tiga, pasangan penyegel katup kupu-kupu Xinluoke mengadopsi metode pemasangan distribusi seimbang, yang tidak hanya memiliki posisi akurat, tetapi juga membuat setiap baut menerima gaya seimbang, mencegah distribusi stres yang tidak merata. Pasangan penyekatnya longgar dan bocor.

◆ Struktur tahan api intrinsik

Banyak katup yang mengklaim memiliki struktur tahan api, namun sebagian besar menggunakan struktur dudukan ganda yang lunak dan keras untuk mengurangi kebocoran. Padahal, hal ini sangat berbahaya karena pembakaran yang tidak sempurna pada soft seal jok akan menyebabkan logam menopang jok. Stres, perbedaan suhu dan deformasi akan menyebabkan fungsi refraktori gagal. Oleh karena itu, Eropa dan Amerika Serikat secara bertahap menghilangkan jenis katup tahan api palsu ini. Karena tidak ada kebocoran, maka tidak memerlukan bantuan segel lunak, dan merupakan struktur tahan api yang sangat penting.

◆ Sistem pengepakan beban dinamis

Dalam hal kebocoran katup, secara tradisional, kebocoran pada dudukan katup sering kali terkonsentrasi, yaitu kebocoran internal, dan kebocoran pada bagian pengepakan, yaitu kebocoran eksternal, diabaikan. Faktanya, merupakan fakta yang tidak terbantahkan bahwa dalam masyarakat masa kini dimana isu lingkungan hidup semakin dihargai, kebocoran jauh lebih berbahaya dibandingkan kebocoran internal. Katup kupu-kupu eksentrik rangkap tiga merupakan katup tipe putar, dan pergerakan batangnya hanya berputar 90 derajat. Dibandingkan dengan gerakan batang katup pada katup gerbang dan katup globe, yang merupakan gerakan bolak-balik multi-putaran spiral, tingkat keausan pada bagian pengepakan sangat rendah. Masa pakainya sangat lama, dan desain standar beban dinamis diadopsi untuk struktur pencegahan kebocoran eksternal seperti segel pengepakan, sehingga kinerja penyegelan standar dapat dijamin di bawah 100ppm ketika uji kebocoran eksternal dilakukan sesuai dengan dengan Spesifikasi EPA21. Semua indikator ini berarti bahwa ia dapat digunakan dalam jaringan pipa media beracun dan berbahaya di berbagai bidang seperti industri kimia.

Ringkasnya, katup kupu-kupu eksentrik rangkap tiga, sebagai kristalisasi dari teknologi katup terkini, akan memanfaatkan kelebihan berbagai katup dan menghindari kekurangan berbagai katup, dan tentunya akan semakin mendapat perhatian dari pengguna dan desainer. Tingkat tekanan maksimum dapat mencapai 2500 pon, kaliber standar dapat mencapai 48 inci, dan penjepit, lug, flensa, pengelasan butt, berbagai panjang struktural, dll. dapat disesuaikan, dan karena banyaknya pilihan bahan katup kupu-kupu, Tinggi dan suhu rendah, berbagai asam, basa, dan media korosif lainnya juga dapat merespons dengan bebas. Terutama dalam hal diameter besar, dengan keunggulan nol kebocoran, ia terus-menerus mengganti katup gerbang besar dan katup bola di katup penutup. Demikian pula, dengan fungsi kontrolnya yang sangat baik, katup kontrol terus-menerus menggantikan katup penghenti yang besar.

◆ Desain & Pembuatan: ANSI16.34,BS 5155,JIS B2071,DIN 3354.

◆ Dimensi Tatap Muka: API 609, ISO 5752,DIN 3202,BS 4504,JIS B2002 .

◆ Ujung Bergelang: ANSI B16.5, MSS-SP-44, ISO 7005 ,BS 4504.

◆ Ujung Las Butt: ANSI B16.25.

◆ Uji Tekanan: API 598, ISO 5208, BS 5146.

◆ Kekerasan tinggi, ketahanan erosi, ketahanan aus, tahan suhu tinggi

◆ Baja paduan HRC30-45 derajat

◆ Paduan bintang HRC40-60 derajat

◆ Tungsten karbida HRC 70 derajat atau lebih

◆ Badan & Cakram: Baja karbon (WCB,LCB)

◆ Baja tahan karat (CF8,CF8M,CF3,CF3M) /

◆ Baja tahan karat dupleks (4A,5A,6A) /

◆ Paduan Hastelloy(N-12MV,CW-12MW,CW-2M) /

◆ Paduan inconel(CY-40,CW-6MC) /

◆ Paduan monel(M35-1) /

◆ Paduan aluminium perunggu (C95400,C95500,C95800,AB2C)

◆ Batang: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

◆ Penyegelan Cakram: A105+Nitridasi / A105+STL / F304+ Nitridasi / F304+STL / F316+ Nitridasi / F316+ STL

◆ Kursi Badan: A105+Nitridasi / A105+STL / F304+ Nitridasi / F304+STL / F316+ Nitridasi / F316+ STL
