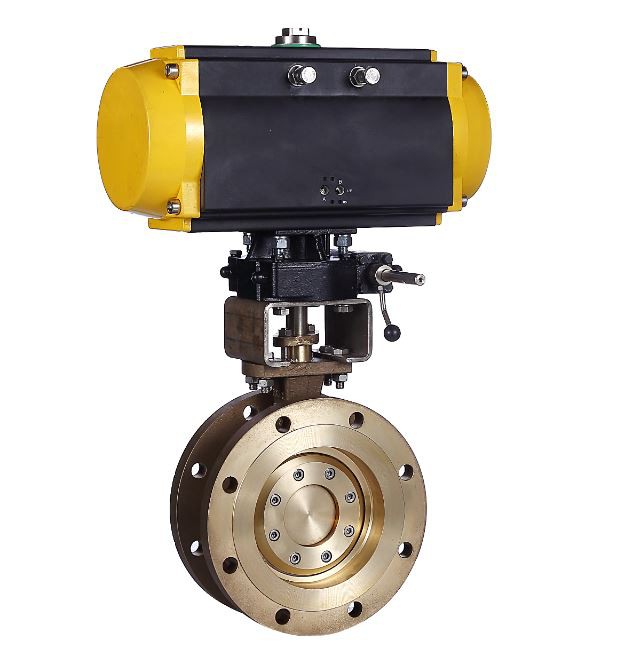

Katup Kupu-kupu Oksigen

Sebagai perangkat pembukaan dan penutupan pada pipa oksigen di industri metalurgi, katup oksigen memiliki banyak persyaratan yang sangat ketat dibandingkan dengan katup umum lainnya. Karena oksigen adalah produk berbahaya yang mudah terbakar dan meledak, itu harus tahan kebocoran, anti-statis, dan tahan percikan untuk menghindari kecelakaan. Dalam hal struktur, desainnya adalah: segel tanpa gesekan, yang secara efektif mengurangi keausan pasangan segel, keausan kemasan dan keausan segel atas; sekrup grounding dipasang di flensa samping untuk menghindari percikan statis; bagian batang katup yang terbuka perlu tahan debu dan tahan minyak. Katup kupu-kupu memiliki keuntungan dari kinerja penyegelan yang baik, operasi ringan dan fleksibel, keamanan dan keandalan, dan umur panjang.

Fitur Desain+

Peraturan dan standar yang relevan untuk desain katup oksigen

Desain harus mematuhi "Beberapa Peraturan untuk Jaringan Pipa Oksigen di Perusahaan Besi dan Baja" yang dikeluarkan oleh Kementerian Metalurgi pada tahun 1981, serta "Peraturan Teknis Keamanan Oksigen dan Gas Terkait" (GB16912-1997), "Kode Desain Stasiun Oksigen" (GB50030-91) dan peraturan dan persyaratan standar lainnya.

(1) Tingkat aliran maksimum oksigen dalam pipa baja karbon harus memenuhi persyaratan standar.

(2) Untuk mencegah kebakaran, bagian paduan berbasis tembaga atau pipa stainless steel dengan panjang tidak kurang dari 5 kali diameter pipa dan tidak kurang dari 1,5m harus dihubungkan setelah katup oksigen.

(3) Pipa oksigen harus memiliki sesedisik mungkin siku dan bifurkasi. Siku pipa oksigen dengan tekanan kerja lebih tinggi dari 0,1MPa harus dicap menjadi flensa katup. Arah aliran udara kepala bifurcation harus pada sudut 45 ° hingga 60 ° dengan arah aliran udara pipa utama.

(4) Dalam flensa konveks cekung yang dilas pantat, kawat pengelasan tembaga merah digunakan sebagai segel O-ring, yang merupakan bentuk penyegelan yang dapat diandalkan untuk ketahanan api flensa oksigen.

(5) Pipa oksigen harus memiliki perangkat listrik yang baik, ketahanan grounding harus kurang dari 10Ω, dan resistensi antara flensa harus kurang dari 0,03Ω.

(6) Pipa ventilasi harus dipasang di ujung pipa oksigen utama di bengkel untuk memfasilitasi pembersihan dan penggantian pipa oksigen. Filter harus dipasang sebelum pipa oksigen yang lebih panjang memasuki katup pengayak bengkel.

Tindakan pencegahan untuk pemasangan katup oksigen

(1) Semua bagian yang bersentuhan dengan oksigen harus benar-benar degreased, dan setelah degreasing, gunakan udara kering bebas oli atau nitrogen untuk meniup bersih.

(2) Pengelasan busur Argon atau pengelasan busur harus digunakan untuk pengelasan.

Tindakan pencegahan untuk operasi katup oksigen

(1) Katup oksigen harus dibuka dan ditutup perlahan-lahan. Operator harus berdiri di sisi katup dan membuka semuanya sekaligus.

(2) Dilarang keras menggunakan oksigen untuk meniup pipa atau menggunakan oksigen untuk menguji kebocoran dan tekanan.

(3) Sistem tiket operasi dilaksanakan, dan tujuan operasi, metode dan ketentuan harus dijelaskan dan ditetapkan secara lebih rinci terlebih dahulu.

(4) Katup oksigen manual dengan diameter lebih besar dari 70mm diizinkan beroperasi ketika perbedaan tekanan antara bagian depan dan belakang katup dikurangi menjadi dalam 0,3MPa.

Tindakan pencegahan untuk pemeliharaan katup oksigen

(1) Pipa oksigen harus sering diperiksa dan dirawat, karat dihilangkan dan dicat, setiap 3 hingga 5 tahun sekali.

(2) Katup pengaman dan pengukur tekanan pada pipa harus diperiksa secara teratur, setahun sekali.

(3) Sempurnakan perangkat grounding.

(4) Sebelum pekerjaan panas, penggantian dan pembersihan harus dilakukan. Ketika kandungan oksigen dalam gas yang ditiup adalah 18% hingga 23%, itu memenuhi syarat.

(5) Pemilihan katup, flensa, gasket, pipa, dan alat kelengkapan harus sesuai dengan peraturan terkait "Peraturan Teknis Keselamatan Gas Oksigen dan Terkait" (GB16912-1997).

(6) Menetapkan berkas teknis, pengoperasian kereta api, perombakan dan pemeliharaan personil.

Langkah-langkah keamanan lainnya untuk katup oksigen

(1) Meningkatkan pentingnya tenaga konstruksi, pemeliharaan, dan operasi menjadi keselamatan.

(2) Meningkatkan kewaspadaan terhadap manajer.

(3) Meningkatkan tingkat ilmu pengetahuan dan teknologi.

(4) Terus meningkatkan program pengiriman oksigen.

Standar Desain+

· Desain: API 609·

· Tatap muka: API609、ISO5752-20、ISO5752-13、DIN F4、EN558

· Akhir Flange: ASME B16.5、ASME B16.47、EN1092-1、GOST 12815 、Gost 33259 、MSS SP44

· Akhir pengelasan pantat: ASME B16.25

· Uji: API598

· Keamanan kebakaran: API607、API6FA

Spesifikasi Teknis+

· Ukuran: 2"~48"

· Kelas: 150Lb ~ 900Lb atau PN6 ~ PN160

· Suhu: 100 ° C ~ 280 ° C ~ 420 ° C ~ 600 ° C

· Koneksi: Flange ganda、LUG、WAFER

· Operasi: Apsulator 、 Aktuator akuneumatik

· Aplikasi: Industri besi dan baja, metalurgi, petrokimia, industri kimia

Opsi Material+

· Bodi: Stainless steel、F304、F316、F321、CF8C、Aluminum bronze、Brass、ASTM A494 M-235-1,UNS N24130、M30C、N06625、Monel 400、Monel K500、INCONEL625, dll.

· Cakram: Stainless steel、SS304、SS316、 SS321、CF8C、Aluminum bronze、Brass、Monel 400、INCONEL625, dll.

· Batang: Monel K500、INCONEL625、C63200、XM-19

Kursi: PTFE、RPTFE、MONEL、ASME B564 NO400、C63200、F304、F316、SS +STL、SS+nitriding
