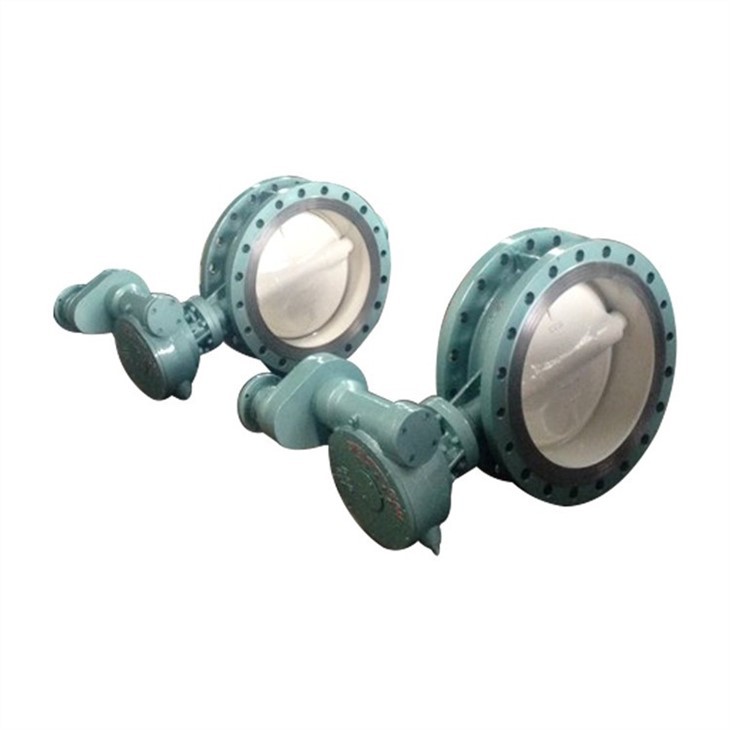

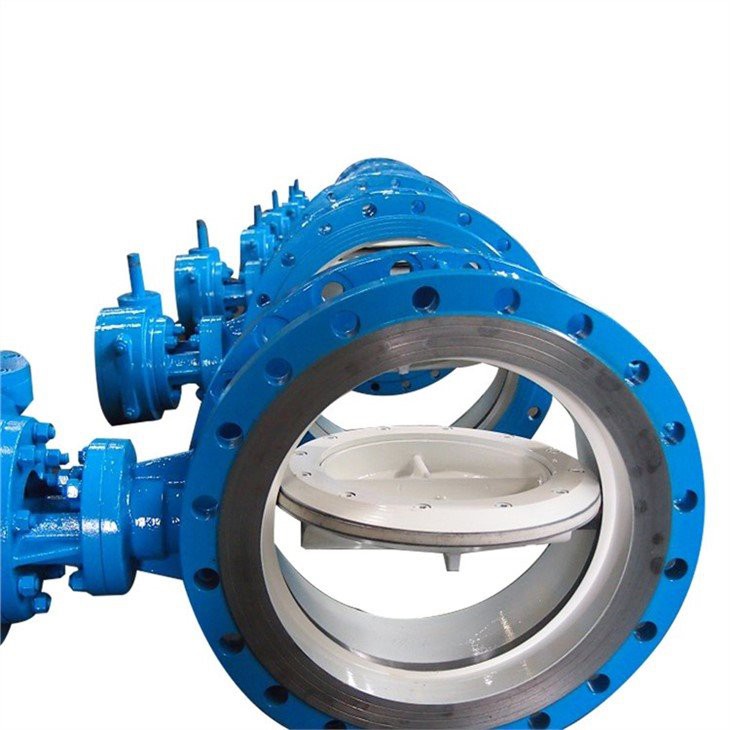

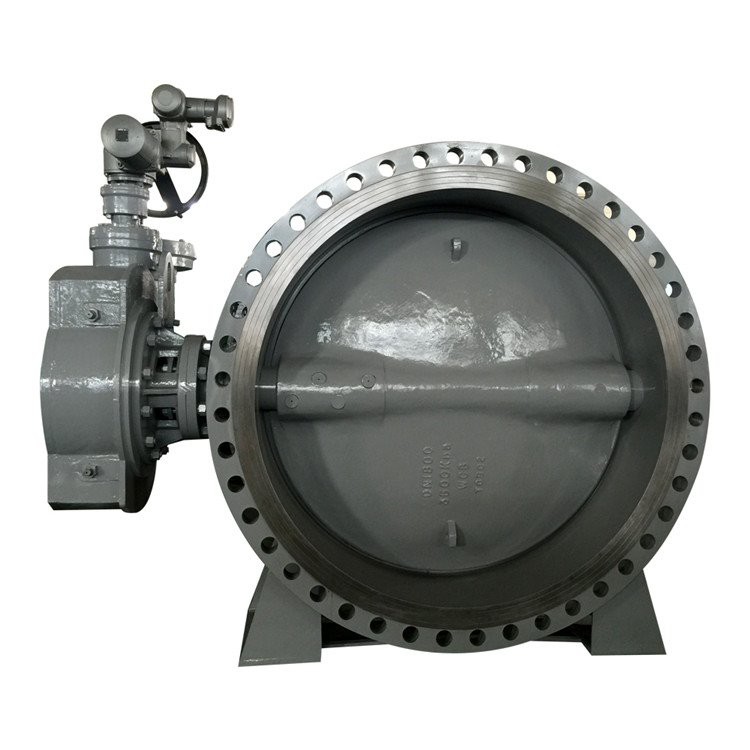

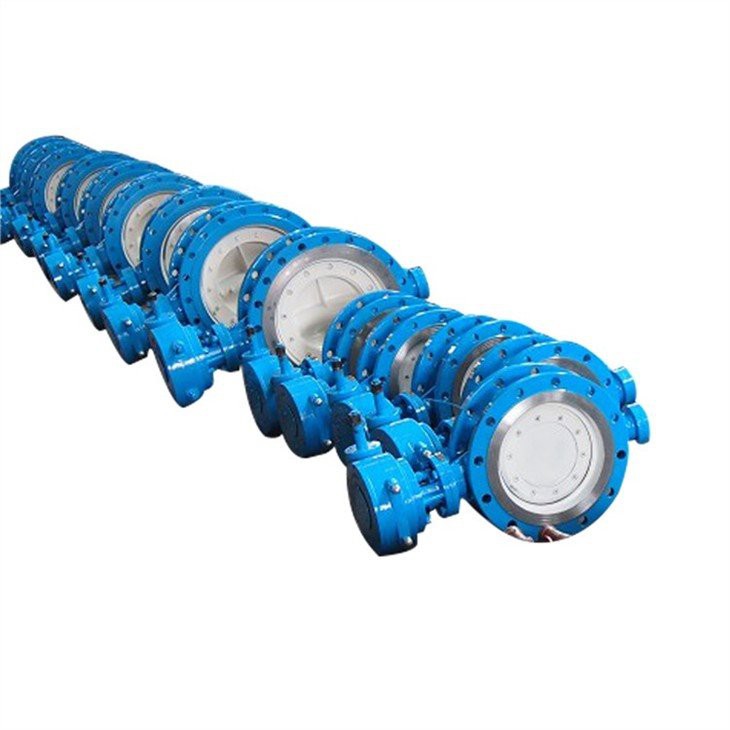

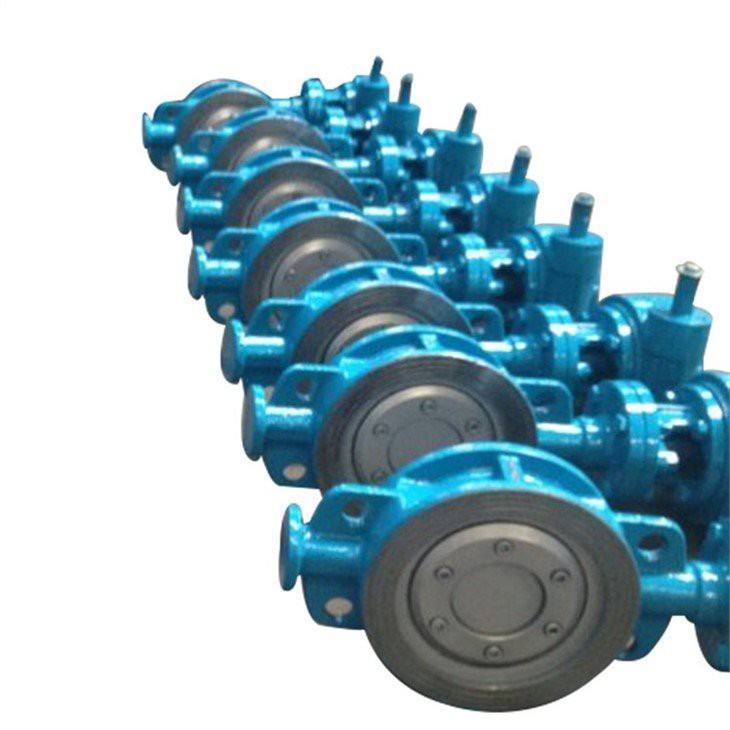

Fitur strukturalnya adalah bahwa sementara posisi sumbu batang katup eksentrik ganda eksentrik, sumbu kerucut permukaan penyegelan pelat kupu-kupu miring ke sumbu silinder tubuh, yaitu, setelah eksentrisitas ketiga, bagian penyegelan pelat kupu-kupu Lebih jauh lagi, ini adalah lingkaran asli tetapi elips, dan karena itu bentuk permukaan penyegelan asimetris, dengan satu sisi condong ke garis tengah badan dan sisi lainnya sejajar dengan garis tengah badan. Fitur terbesar dari segel EPDM eksentrik rangkap tiga adalah ia secara fundamental mengubah struktur penyegelan, penyegelan posisi, tetapi juga penyegelan torsi, mengandalkan deformasi elastis dudukan katup dan tekanan permukaan kontak dudukan katup untuk mencapai efek penyegelan. Ini memiliki struktur sederhana dan perawatan yang mudah. Instalasi mudah, tanpa kebocoran dan fitur lainnya.

Fitur Desain +

1. Pelat kupu-kupu mengadopsi struktur yang ramping, dan koefisien hambatan aliran mediumnya kecil

2. Permukaan penyegelan pelat katup mengadopsi bahan EPDM, yang tidak mudah menimbulkan korosi dan memiliki kinerja penyegelan yang baik.

3. Struktur penyegelan mengadopsi struktur penyegelan keras tiga eksentrik, yaitu: eksentrisitas radial, eksentrisitas aksial, dan eksentrisitas sudut. Ini mengurangi gesekan selama pembukaan atau penutupan katup, memastikan bahwa katup membuka dan menutup secara fleksibel, dan semakin ketat katup ditutup, semakin erat segelnya. Saat katup dibuka, permukaan perapat dilepaskan dengan cepat, mengurangi keausan dan memperpanjang masa pakai.

4. Karena EPDM fleksibel, dapat dengan cepat dilepaskan, torsi pengoperasian kecil, dan pengoperasian lebih manual, fleksibel, nyaman, dan hemat energi.

Standar Desain +

· Desain: API 609

· Tatap muka: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Ujung flensa: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Ujung pengelasan pantat: ASME B16.25

· Tes: API598

· Api aman: API607 / API6FA

Spesifikasi Teknis +

· Ukuran: 2 "~ 80" (DN50 ~ DN2000)

· Kelas: 150LB / PN6 ~ PN25

· Koneksi: Flensa ganda / Las pantat / Lug / Wafer

· Operasi: Roda Gigi Cacing / Aktuator Pneumatik / Aktuator Listrik
