fitur dan keuntungan

TIPBV Double Offset Butterfly Valve adalah katup offset ganda dudukan yang kokoh dan dapat diandalkan yang dirancang untuk kinerja tinggi di fasilitas pengolahan air, jaringan pipa, stasiun pompa, dan pengaturan industri. Katup spesifikasi tinggi ini dibuat agar tahan lama dengan jok bodi berlapis las, poros kering inovatif, dan lapisan epoksi terikat fusi.

Sepenuhnya sesuai dengan AWWA Standar C504:

Semua TIPBV Double Eccentric Butterfly Valves mematuhi AWWA C504 dan dirancang untuk masa pakai yang lama dengan sedikit perhatian atau kebutuhan untuk pemeliharaan. S poros baja tahan karat tahan korosi. Chevro n V-Jenis packing digunakan untuk mempertahankan umur katup tanpa penyesuaian.

Torsi rendah:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

Kursi karet yang dapat diganti di lapangan:

Kursi Buna N yang diperparah secara khusus menyegel 360 derajat penuh terhadap tepi cakram baja tahan karat. Desain kursi-berlekuk yang unik, ditambah dengan tepi dudukan disk yang lebar dan berbentuk bulat, memungkinkan toleransi penutupan disk yang lebih besar (hingga 1 derajat dari tengah dalam posisi tertutup tanpa kebocoran). Kursi secara mekanis dipertahankan di dalam bodi tanpa perangkat keras logam oleh senyawa epoksi cor yang memastikan kursi sesuai dengan radius presisi cakram dengan tekanan kontak yang seragam. Ini sepenuhnya dapat disesuaikan di lapangan dan dapat diganti.

Kemudahan Perawatan:

Desain Double Offset membutuhkan perawatan nol hingga minimal. Penutup bantalan memungkinkan pengguna untuk melepas roda gigi cacing tanpa mengeringkan pipa e. Dalam hal penggantian atau perbaikan segel dapat dilakukan di lapangan, dengan alat umum, tanpa perlu injeksi epoksi atau teknisi khusus.

Struktur dan Manfaat

Standar Desain

Desain katup:

EN593/AWWA C504

Tatap muka:

EN558-1 / ANSI B16.10

Koneksi Flensa Akhir:

EN1092/ANSI B16.47/ANSI B16.5

Koneksi Flensa Atas:

ISO 5211

Jenis		Katup Kupu-Kupu Eksentrik Segel Lembut			Katup Kupu-kupu AWWAC504
Diameter Nominal (DN/Inci)		600-3000	100-2600	100-1200	3"-72"
Tekanan Nominal (PN/PSI)		0.6	1 0	1.6	150PSI
Tekanan Uji	penyegelan	0.66	11	1.76	165PSI
	Kerang	0.9	1 5	2.4	225PSI
Suhu Kerja (derajat)		-10-80			-10-80
Media yang Cocok		Air tawar, air limbah, air laut dll.

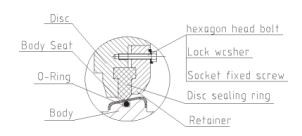

Struktur dan Fitur Penyegelan

Spesifikasi teknis

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

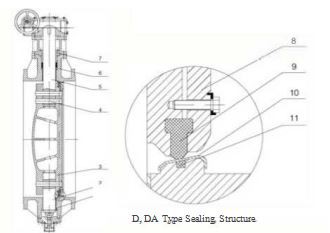

Bahan Bagian Utama

Tidak,	Nama	Bahan
	Bos	ZCuZn38Mn2Pb2, Baja pendukung F4
2	Bagian bawah	304 416 420 431
3	Cakram	QT450-10 A536 65-45-12
4	Pin lancip	304 416 420 431
5	Top sha代	304 416 420 431
6	Tubuh	HT200 A126ClassB QT450-10 A536 65-45-12
7	Sedang mengemas	NBR EPDM
8	Gaji	QT450-10 A536 65-45-12 Q235-A Gr33
9	Cincin penyegelan cakram	NBR EPDM
10	Cincin baja tubuh	316
11	Cincin penyegel	NBR EPDM

Sebuah tubuh

Terbuat dari bahan berkekuatan tinggi, sedikit deformasi, beradaptasi dengan kondisi kerja yang buruk.

B: Cincin Penyegelan Tubuh

Cincin penyegelan baja tahan karat, penggulungan integral pada bodi, presisi tinggi, tahan aus-, masa pakai yang lama.

C: Cincin Penyegelan Cakram:

Cincin karet penyegel tipe T, bentuk cetakan terintegrasi, presisi tinggi, mencapai segel bi-arah.

D, Struktur Penyegelan Tipe DA

E: Pin lancip

Presisi tinggi, sambungkan poros dengan cakram secara efisien

F: Pin-Cincin Penyegel

Perbaiki pin lancip dengan andal, cegah jatuh,

G: Kelenjar Pengepakan

Raih posisi tetap poros atas, dan perbaiki cincin segel.

H: O{}Cincin

Multipleks.-Cincin dapat mencegah kebocoran ujung batang.

Saya: Bushing

Terbuat dari bahan pelumas dan koefisien gesekan kecil, mendukung poros dan mengurangi torsi putaran.

J: Poros

Poros baja tahan karat kekuatan tinggi dapat menghasilkan torsi secara efektif.

K: Memakai Mesin Cuci

Cegah cincin belat dan bahu poros dari keausan, kurangi torsi rotasi, dan pastikan poros pada posisi yang benar.

L: O{}Cincin

Mencegah ujung dari kebocoran secara efisien.

M: Penutup Bawah

Melalui cincin belat pendukung, cegah cakram jatuh, dan pastikan kinerja penyegelan.

N: Cincin Belat

Pastikan poros pada posisi yang benar.

Dimensi dan Berat Keseluruhan

PN10 (Satuan: mm, Kg)

DN	Operator roda gigi	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Bobot
100	XJ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	XJ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	XJ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	XJ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

PN10 (Satuan: mm, Kg)

DN	Operator roda gigi	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Bobot
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

Dimensi dan Berat Keseluruhan

PN6/PN10 (Satuan: mm, Kg)

Tekanan	DN	Operator roda gigi	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	Bobot
PN10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
PN6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

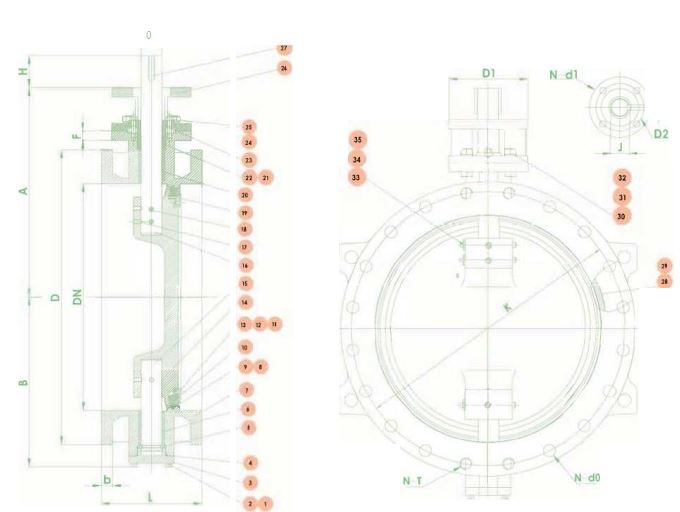

Bahan Bagian Utama untuk AWWA C504 Butterfly Valve

TIDAK.	NAMA	QTY	BAHAN	CATATAN
1	Gasket Musim Semi	8	304
2	Baut segi enam	8	304
3	Penutup bagian bawah	1	ASMA536
4	Segel Penutup Bawah	1	EPDM	NBR
5	Cincin membagi dua	1	304
6	BawahBushing	1	316 ditambah TEFLON
7	Tubuh	1	ASMA536
8	segel tubuh	1	EPDM	NBR
9	Cincin Baja Penyegelan Tubuh	1	316L
10	segel cakram	1	EPDM	NBR
11	Baut segi enam	40	304
12	Gasket Tab Eksternal	1	304
13	Sekrup Pengencang Ujung Datar Hexagon Internal	20	304
14	Cakram	1	ASMA536
15	Poros Bawah	1	SS304
16	poros atas	1	SS304
17	Sekrup Ujung Rper	3	SS304
18	Pin lancip	3	304

2.	NAMA	QTY	BAHAN
19	Cincin Tekanan	1	304
20	Bushing Atas	1	316 ditambah TEFLON
21	Cincin pengepakan	1	304
22	O{}cincin	4	EPDM (NBR)
23	kelenjar pengepakan	1	ASMA536
24	Kacang segienam	2	304
25	Stud Ujung Ganda	2	304
26	Dukungan Koneksi	1	ASMA536
27	Kunci Datar Umum	2	45
28	Label	1	H62
29	Label Paku Keling	4	304
30	Baut segi enam	8	304
31	Kacang segienam	8	304
32	Gasket Musim Semi	8	304
33	Gasket Pin lancip	3	304
34	Kacang segienam	3	304
35	Gasket Musim Semi	3	304
